Apabila saluran aluminium berhenti mendapat tempatnya

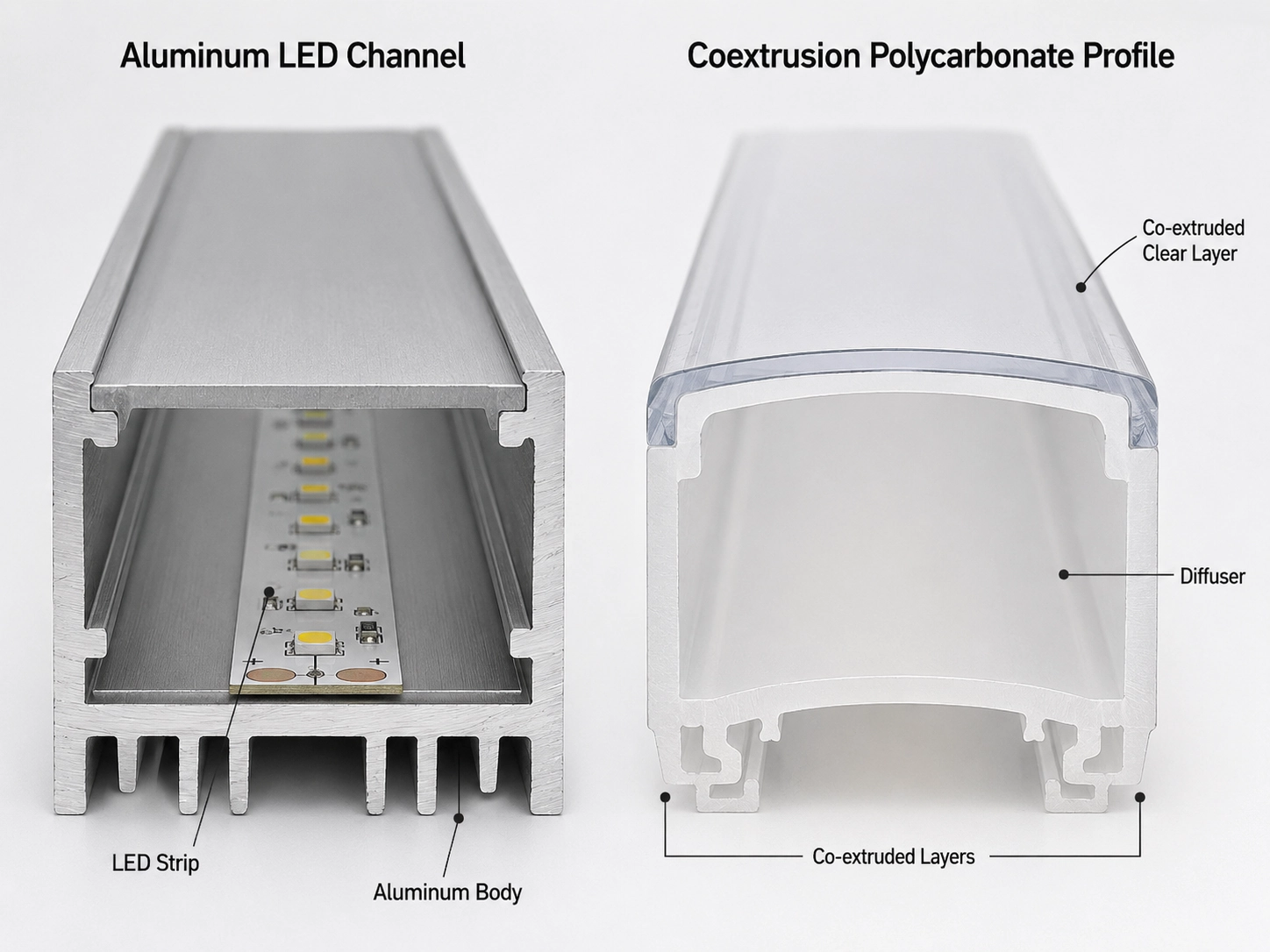

Kebanyakan luminair linear dan tiub masih lalai kepada saluran aluminium dengan penutup-snap, dan atas sebab yang baik: aluminium menarik haba dari papan LED dan memberikan lekapan rasa premium. Tetapi di suatu tempat antara sampel yang diluluskan dan pengeluaran ketiga, banyak pasukan OEM mula bertanya soalan yang lebih tajam. Berapa banyak aluminium itu melakukan kerja terma, dan berapa banyak yang ada kerana projek terakhir menggunakannya?
Inilah yang sebenarnya dikehendaki dan jarang dilihat oleh pembeli bingkai yang jujur: menukar kepada profil LED polikarbonat penyeekstrusi bersama boleh menjadikan bahagian itu lebih ringan dan lebih murah, tetapi peningkatan itu datang dengan enam kos yang anda hargakan dahulu, iaitu haba, penyembunyian titik, kekuningan, kelas kebakaran, konsistensi pengeluaran dan ekonomi perkakas. Aluminium adalah kira-kira dua kali lebih padat daripada polikarbonat (kira-kira 2.7 berbanding 1.35 g/cm³), jadi menarik keluar lantai logam menurunkan berat lekapan apabila anda melakukannya, dan menjimatkan sebatian merentas bekas. Persoalan sebenar ialah perkara yang anda berputus asa untuk mendapatkannya, jadi bahagian ini berjalan keenam-enam pintu seperti saya memandu pelanggan melaluinya sebelum memetik.
Perkara yang sebenarnya dilakukan oleh-penyemperitan pas tunggal
Ia membantu untuk menggambarkan die dan bukannya bahagian yang telah siap. Dalam penyemperitan bersama-, dua atau lebih leburan bertemu di dalam satu alat dan terikat pada antara muka molekul semasa masih cair, jadi profil hitam-jelas-susu-terhasil bersatu, bukan terpaku. Beginilah cara anda mendapatkan profil tiub LED PC tersemperit dua-warna (muka optik meresap di atas-tapak penyekat cahaya) dalam satu panjang berterusan tanpa pemasangan kedua. Prinsip yang sama membolehkan teras tegar membawa bibir pengedap yang lebih lembut untuk gasket berkadar IP-atau tunggangan topi keras UV{10}}pada badan optik standard.
Sebab komersil ini penting ialah penyemperitan bersama-yang sama memperolehnya di mana-mana: ia memadamkan langkah pemasangan.
Dalam salah satu program profil dwi-durometer kami sendiri, melipat tiga-mekanikal pemasangan-ke dalam profil coextruded tunggal mengurangkan kerja pemasangan sebanyak kira-kira dua-pertiga dan mengambil sedikit sebanyak kos setiap-unit, bukan kerana bahan menjadi lebih murah, tetapi kerana dua daripada tiga bahagian yang sedia ada dihentikan. Profil pencahayaan jarang mencerminkan pemisahan yang tepat, tetapi mekanisme itu dipindahkan: setiap lapisan yang anda semperit bersama adalah bahagian yang anda tidak beli, simpan dan klip kemudian. Jika proses itu sendiri tidak biasa, buku asas kami padapenyemperitan-dan{1}}tigamerangkumi cara pemasangan bahan dan reka bentuk die sebenarnya berfungsi.
Pintu 1 - Di mana bahang sebenarnya pergi
Ini adalah bantahan yang dikemukakan oleh setiap jurutera berpengalaman terlebih dahulu, dan mereka berhak melakukannya. Polikarbonat ialah penebat haba; kekonduksiannya terletak berhampiran 0.19–0.25 W/m·K berbanding kira-kira 200 W/m·K untuk aloi aluminium yang digunakan dalam saluran LED (Wikipedia). Balutkan papan-keras sepenuhnya dalam PC dan anda memerangkap haba di persimpangan, yang secara senyap memakan penyelenggaraan dan hayat lumen. Tiub PC penuh-yang panjang memburukkan lagi keadaan: ia boleh mengendur di bawah beratnya sendiri dan bertukar warna apabila haba tertumpu. Jadi perbandingan jujur profil LED polikarbonat vs aluminium pada pelesapan haba tidaklah hampir: aluminium menang secara langsung sebagai laluan haba.
Itulah sebabnya profil coextruded adalah jalan tengah, bukan pengganti sink haba. Sebagai peraturan kerja, di bawah kira-kira 15–20 W/m pemacu berterusan, kami selesa menanggalkan lantai aluminium dan membiarkan tapak PC yang diekstrusi bersama melakukan kerja struktur dan optik; di atas itu, kami menyimpan laluan terma dalam reka bentuk: lapisan asas-konduktif, sisipan aluminium berikat nipis atau bahagian belakang papan-muka dibiarkan terbuka ke singki. Ambang itu bukanlah nombor yang sukar, walaupun; ia berubah dengan ketumpatan LED, suhu ambien, pengedap kandang dan kitaran tugas, yang merupakan pembolehubah yang paling banyak "plastik vs logam" perbandingan kos secara senyap-senyap, dan yang kami sematkan pada papan sebenar anda semasa pensampelan.
Gate 2 - Menyembunyikan diod tanpa mematikan output
Pembeli menilai peresap dengan satu perkara di bangku simpanan: bolehkah anda melihat titik? Mencapai garis cahaya yang bersih dan berterusan ialah rundingan tiga-antara jerebu peresap, kedalaman profil dan jarak LED, bukan harta yang anda boleh pesan dari satu item baris. Tolak jerebu ke atas dengan rumusan opal dan titik-titik hilang dengan indah, tetapi penghantaran boleh jatuh 30–40% dalam proses, jadi lekapan kehilangan lumen tepat di mana helaian spesifikasi menjanjikan kecerahan.
Terdapat peraturan praktikal yang bernilai untuk menentukan harga geometri lebih awal: peresap opal biasanya perlu berada sekurang-kurangnya ~8 mm dari sumber untuk mengebumikan titik panas, dan papan yang lebih tumpat (120+ LED/m atau COB) membolehkan anda menjalankan penutup penghantaran yang lebih cetek,-lebih tinggi. Perdagangan itu, jerebu melawan jarak melawan ketumpatan, adalah sebahagian daripada profil penyebar LED PC tersemperit yang perlu direka-dengan papan anda, tidak dinyatakan secara berasingan dan di sinilah penyemperit yang baik menolak semula lukisan anda dan bukannya hanya memetiknya. Kami pergi lebih mendalam pada mekanikmenghalang bintik terang LED.
Gate 3 - Mengapa bahagian tersebut menjadi kuning, dan bagaimana coextrusion menjawabnya
Kekuningan dipersalahkan pada cahaya matahari, tetapi lekapan dalaman juga kuning. Pemandu adalah tekanan gabungan: haba ditambah dengan-UV dan-LED putih cahaya biru bertenaga tinggi yang membaling fosfornya. Selama beribu-ribu jam yang memulakan pengoksidaan-foto dalam polikarbonat tidak stabil, suhu warna yang berubah-ubah dan output pencukuran. PC gred-optik menolak separuh haba ke belakang, dengan VICAT melembutkan melebihi ~120 darjah dan peralihan kaca sekitar 145–150 darjah , tetapi gred sahaja tidak akan menghentikan separuh pemacu cahaya-nya.
Ini adalah salah satu kelebihan penyemperitan bersama yang lebih senyap. Daripada memuatkan keseluruhan dinding dengan penstabil UV yang mahal, anda boleh menyemperit bersama penutup kalis UV-nipis pada teras optik standard, menumpukan perlindungan di tempat sinaran mendarat. Pada kerja luar dan tinggi-jam yang telah kami jejaki, profil LED polikarbonat tersemperit tersuai yang dibina dengan lapisan penutup itu mempunyai warna yang mana penutup yang tidak stabil akan menjadi perang dalam beberapa musim. Jika anda masih menimbang bahan asas itu sendiri, perbandingan kamiBahan penyebar LED, PMMA lwn polikarbonatmeletakkan di mana masing-masing menang.
Gate 4 - Kelas api yang membunuh projek secara senyap
Untuk pencahayaan ruang komersial, transit dan awam-, kemudahbakaran bukan ciri. Ia adalah pintu gerbang yang dibersihkan oleh setiap plastik dalaman sebelum perkara lain dikira. PC optik standard boleh ditentukan daripada UL 94 V-2 hingga V-0, dan kerja rel menyusun halangan yang lebih sukar: EN 45545-2, NFPA 130 dan ujian wayar bercahaya 850 darjah. Tudung lampu PC bersusu "biasa" tanpa dokumentasi kebakaran sama sekali tidak memasuki perbualan itu, walau bagaimanapun baik optiknya.
Pelajaran praktikalnya ialah menganggap kelas api sebagai resin-dan-keputusan dokumentasi yang dibuat pada peringkat sebut harga, bukan kotak yang ditandakan pada penghujungnya. Apabila bahan dikadarkan-daripada resin ke atas dan pembekal boleh mengeluarkan data ujian yang diperlukan oleh pasukan homologasi anda, anda mengalih keluar komponen daripada fail pematuhan dan bukannya menambah satu untuk mengejar. Itulah logik di sebalik kamirel-gred penyebar lampu LED, yang menjalankan UL 94 V-0 sebagai standard pada resapan yang sama-platform PC yang kami bangunkan untuk program metro Guangzhou, dan kami boleh mengeluarkan laporan wayar bercahaya UL 94 V-0 dan 850 darjah yang diperlukan oleh fail homologasi anda.
Pintu 5 - Di mana konsistensi dimenangi atau kalah
Berikut ialah mod kegagalan yang dipandang remeh oleh orang luar: pada penyebar, kecacatan prosesialahkecacatan optik. Polikarbonat bersifat higroskopik, jadi pengeringan yang dilangkau atau singkat kelihatan di bawah lampu latar sebagai cahaya yang tidak sekata, bukan bintik kosmetik, dan acuan yang tidak seimbang menukarkan aliran dan garisan kimpalan kepada jalur yang kelihatan apabila LED menyala. Itulah sebabnya beberapa penutup kelihatan baik di bangku simpanan dan salah hanya selepas pemasangan. Cara untuk membaca pembekal pada profil LED polikarbonat ekstrusi bersama adalah dengan bertanya bagaimana mereka mengendalikan dengan tepat ketiga-tiga slip ini:
| Slip proses | Cara ia muncul pada peresap yang menyala |
|---|---|
| Pengeringan resin yang tidak mencukupi | Garisan perak dan buih-mikro dibaca sebagai cahaya bertompok-tompok dan tidak sekata |
| Aliran lapisan tidak seimbang | Garisan kimpalan dan aliran kelihatan sebagai jalur optik terang/gelap |
| Keratan rentas-hanyut sepanjang larian | Penutup berhenti duduk secara konsisten pada saluran |
Disiplin dimensi terletak di sebelah optik. Toleransi profil tersemperit mengikut siri yang diiktiraf (DIN 16941 mentakrifkan gred ketepatan, standard dan komersil), dan penutup yang perlu disambungkan ke saluran merentasi enam-panjang hayat atau mati pada kawalan bahagian, yang merupakan alatan-dan-jawapan proses, bukan janji.
Gate 6 - Tooling, MOQ dan masa utama yang anda rasa sebenarnya
Tersuai bermaksud dadu, dan dadu bermaksud harga bukan satu nombor, itulah sebabnya mana-mana pembekal yang memetik anda firma setiap-penglihatan angka meter-ghaib adalah meneka. Berapakah kos profil LED polikarbonat penyemperitan bersama anda bagi setiap meter, dan tempat MOQ mendarat, bergerak dengan beberapa perkara:
| Perkara yang menggerakkan harga setiap-meter dan MOQ anda | Mengapa ia bergerak |
|---|---|
| Kerumitan-keratan rentas dan ketebalan dinding | Lebih banyak kerja mati dan kelajuan talian yang lebih perlahan |
| Kiraan lapisan (dua-warna atau penutup UV) | Saluran penyemperit dan mati tambahan |
| Gred api dan kemasan | Resin dan aditif kos-lebih tinggi |
| Jumlah tahunan | Perkakas melunaskan sepanjang masa |
Tuas yang lebih besar pada garis masa anda bukanlah harga setiap-meter: ini sama ada perkakas dipotong secara-sendiri. Kami menjalankan 45 talian penyemperitan dan kedai perkakas kami sendiri, yang menghidupkan alat mati tersuai dalam kira-kira 72 jam dan membolehkan kami menyemperit bahagian sehingga 500 mm lebar. Itulah perbezaan antara mengulang profil dalam beberapa hari dan menunggu minggu di kedai luar apabila lukisan berubah lewat, seperti yang selalu dilakukan oleh lukisan. Untuk program profil LED PC penyemperitan OEM/ODM, kawalan itu biasanya bernilai lebih daripada beberapa sen semeter, kerana pelancaran yang tergelincir mengecilkan delta bahan. Nombor sebenar keluar dari lukisan bahagian, bukan blog, yang merupakan titik di mana ia patut dibincangkan.
Perkara yang perlu dikunci sebelum anda menghantar RFQ
Laluan terpantas ke petikan yang stabil, dan bahagian yang berfungsi pada kali pertama, adalah untuk membetulkannya sebelum lukisan keluar, kerana setiap satu menukar kedua-dua alatan dan bahan.
| Spesifikasi untuk dikunci | Mengapa ia menggerakkan petikan |
|---|---|
| Sasaran penghantaran dan jerebu | Menetapkan rumusan peresap dan pertukaran optik-vs-kecerahan- |
| LED-untuk-melindungi jarak dan ketumpatan LED | Tentukan sama ada titik boleh disembunyikan pada kedalaman anda |
| Suhu operasi berterusan | Memacu gred resin dan sama ada laluan haba mesti kekal dalam reka bentuk |
| Kelas nyalaan yang diperlukan (UL 94 V-2/V-0, EN 45545-2) | Keputusan resin-dan-pendokumentasian, bukan renungan |
| Lukisan keratan rentas-dan lebar maks | Menentukan die; bahagian berjalan sehingga 500 mm lebar |
| Jumlah tahunan | Menetapkan pelunasan alatan dan harga sebenar setiap-meter |
Jika lekapan anda bersandar pada optik lebih daripada saluran, kamipenyebar cahaya LED polikarbonatjulat ialah titik permulaan yang lebih pantas untuk perbualan itu.
Soalan lazim
S: Bolehkah profil LED polikarbonat penyemperitan bersama menggantikan saluran aluminium?
J: Dalam lekapan kuasa- dan pertengahan-bawah, ya: extruding bersama lapisan peresap dengan tapak pemantul mengeluarkan lantai aluminium dan mengurangkan berat; di atas kira-kira 15–20 W/m, kekalkan laluan haba.
S: Adakah profil LED polikarbonat akan kuning dari semasa ke semasa?
J: PC standard boleh menjadi kuning daripada gabungan haba dan LED biru/berhampiran-dedahan UV, tetapi UV-gred stabil atau lapisan penutup UV tersemperit bersama mengekalkan warna selama bertahun-tahun.
S: Apakah penarafan nyalaan yang boleh dipenuhi oleh profil LED PC yang diekstrusi bersama?
J: PC optik boleh ditentukan daripada UL 94 V-2 hingga V-0, dengan wayar bercahaya 850 darjah dan dokumentasi EN 45545-2 / NFPA 130 tersedia untuk projek transit dan awam.
S: Bagaimanakah cara saya berhenti melihat titik LED melalui tudung lampu penyebar?
J: Gabungkan-rumusan opal jerebu yang lebih tinggi, LED yang mencukupi-ke-jarak litupan (sekitar 8 mm atau lebih) dan LED atau COB yang lebih tumpat, menerima bahawa lebih banyak jerebu menukar beberapa penghantaran.
S: Apakah MOQ biasa dan masa utama untuk profil tersuai?
J: Skala MOQ dengan kerumitan cetakan dan kiraan lapisan dan bukannya angka tetap; dengan-garis masa alatan dalaman, pensampelan dan acuan berjalan lebih pendek daripada pembekal-luar sumber.
Mereka bentuknya dengan pakar penyemperitan bersama
Setiap satu daripada enam pintu ini adalah tempat projek terhenti, dan setiap satu lebih mudah untuk dibersihkan apabila optik, resin, fail api, dan dadu diputuskan bersama dan bukannya mengikut urutan. Langkah seterusnya yang produktif bukanlah helaian spesifikasi lain; ia adalah lukisan bahagian dan sampel. Sebagai penyemperit yang menjalankan kedai perkakasnya sendiri sejak tahun 1998 (diperakui ISO 9001, 45 baris, keratan hingga 500 mm, dengan bahan UL 94 V-0 dan dokumentasi ujian-api atas permintaan), kami boleh memilih bersama bahan dan geometri terhadap lukisan luminair anda dan membuktikannya pada sampel sebelum anda melakukan larian. Lihat bagaimana lapisan bersatu pada kamiprofil LED polikarbonat tersemperit bersamabekerja, kemudian hantar kepada kami saluran yang anda cuba gantikan.
