Profil Plastik Tersuai: Panduan Reka Bentuk dan Proses Pengilangan

Kebanyakan projek profil plastik tersuai yang akhirnya gagal tidak gagal dalam pengeluaran. Mereka gagal dalam semakan reka bentuk yang tidak pernah berlaku. Di Dachang, kami telah menjejaki corak ini sepanjang 20+ tahun dan lebih daripada 3,000 projek pembangunan profil yang menyediakan pencahayaan, perabot, pemangkasan automotif dan aplikasi bahan binaan: kos mengolah semula acuan penyemperitan selepas perkakas dipotong biasanya menggunakan 40-60% daripada kos cetakan asal dan sebatian kesan garis masa dari sana.



Ini bukan buku asas tentang apa itu penyemperitan. Jika anda membaca ini, anda mungkin sudah tahu asasnya. Perkara yang mungkin anda tidak tahu ialah di mana projek sebenarnya berlaku antara fail CAD dan tingkat pengeluaran, dan cara menstrukturkan hubungan pembekal anda untuk mengatasi masalah sebelum ia menelan belanja wang sebenar.

Keseragaman Ketebalan Dinding Menentukan Lebih Daripada Yang Anda Fikirkan

Profil penyemperitan plastik tersuai dengan ketebalan dinding yang tidak konsisten akan meledingkan, tunduk atau berpusing.Tetapi inilah perkara yang kebanyakan panduan reka bentuk langkau: itu hanya mod kegagalan yang jelas. Yang kurang jelas bergantung sepenuhnya pada apa yang anda bina.

Dalamprofil tingkap PVC tegar, variasi dinding 0.3mm mungkin boleh diterima untuk prestasi struktur tetapi tidak boleh diterima sepenuhnya untuk-kekuatan ikatan penyemperitan bersama. Kami bekerja dengan pembekal fenestration Eropah pada 2019 yang profil saluran gasketnya kelihatan sempurna dari segi dimensi tetapi gagal dalam ujian lapangan. Bahagian dinding yang lebih nipis menyejuk lebih cepat, mewujudkan tekanan dalaman yang membebaskan kitaran haba selama enam bulan. Bahagian itu melepasi QC masuk. Ia retak di padang. Punca punca mengambil masa tiga minggu untuk diasingkan kerana tiada siapa yang melihat pada kadar penyejukan berbeza sebagai mekanisme kegagalan.

Untuk profil yang ditakdirkan untuk operasi sekunder seperti penghalaan, penggerudian atau tebukan, dinding yang tidak rata menimbulkan masalah berbeza: daya pemotongan yang tidak konsisten. Pada larian baru-baru inisaluran pengurusan kabeluntuk OEM elektrik Amerika Utara, pasukan QC kami menjalankan -sapu ukuran keratan rentas pada dua puluh sampel daripada kumpulan yang sama selepas pasukan fabrikasi pelanggan membenderakan kadar penolakan pendakian. Penolakan penggerudian telah meningkat daripada 2% kepada 8% tanpa sebab yang jelas. Sapuan itu mengesan variasi kepada tanah cetakan usang yang menghasilkan hanyut ketebalan dinding 0.4mm merentasi lebar profil.

Peraturan kerja yang kami gunakan pada 45 talian penyemperitan kami: pastikan variasi dinding dalam ±10% daripada ketebalan nominal, dan jika anda mesti mempunyai bahagian yang lebih tebal, tiruskan peralihan pada jarak sekurang-kurangnya 3x perubahan ketebalan. Ini datang daripada data percubaan cetakan dalaman merentas bahan PVC, ABS dan PC. Ia tidak diterbitkan dalam garis panduan SPE, itulah sebabnya kebanyakan RFQ tidak menyatakannya.

Radii Sudut: Masalah Tekanan Yang Tidak Muncul Sehingga Kegagalan Padang

Panduan industri daripada SPE dan kebanyakan rujukan reka bentuk cetakan mengatakan jejari dalam hendaklah sekurang-kurangnya 0.25x ketebalan dinding dan jejari luar sekurang-kurangnya 1.5x ketebalan dinding. Itu betul untuk kebanyakan termoplastik tegar, tetapi ia tidak lengkap untuk bahan dengan kepekaan takuk.

Apa yang lebih penting daripada jejari mutlak ialah nisbah antara jejari dalam dan luar pada sudut yang sama. Apabila nisbah itu menyimpang dengan ketara daripada 1:1, aliran bahan melalui acuan menjadi tidak seimbang dan anda mendapat variasi ketumpatan setempat di zon sudut. Profil mengukur dengan baik. Ia melepasi QC masuk anda. Ia gagal dalam medan di bawah beban impak kerana sudut tidak terbentuk pada ketumpatan seragam.

PC (polikarbonat) sangat terdedah kerana sensitiviti takuknya, sifat yang tidak kelihatan dengan jelas dalam lembaran data bahan standard tetapi menjadi sangat nyata di bawah impak. Kami menggantikanProfil PC dalam aplikasi trim dalaman automotifuntuk pembekal Tahap 2 Eropah yang gagal di bawah{1}}pemuatan impak slam. Pembaikan itu tidak mengubah bahan. Ia meningkat dalam jejari daripada 0.3mm kepada 0.8mm pada geometri profil yang sama, yang menyelesaikan isu patah sudut. Kami akhirnya membekalkan profil gantian dalam bahan PC yang sama. Perubahan geometri sahaja telah menghapuskan kegagalan medan.

Bahagian Berongga dan Masalah Penyejukan Tiada Siapa Memberi Amaran Kepada Anda

Bentuk profil plastik tersuai berongga seperti tiub,{0}}bingkai tingkap berbilang ruang dan saluran kabel memerlukan saiz vakum untuk mengekalkan dimensi dalaman. Vakum menahan penyemperit lembut-pegun terhadap alat penentukuran semasa ia mengeras. Proses standard, tetapi mod kegagalan tidak jelas.



Permukaan dalaman sejuk lebih perlahan daripada permukaan luaran. Pengecutan pembezaan mewujudkan tekanan sisa. Untuk kebanyakan aplikasi ini boleh diabaikan. Untuk profil yang terdedah kepada kitaran haba, tegasan sisa itu dilepaskan dari semasa ke semasa sebagai rayapan dimensi.



Kami melihat ini paling kerap dalamPerumah penyebar pencahayaan LED. Profil yang mengukur dalam spesifikasi pada suhu bilik berubah sepanjang 500 kitaran terma pertama apabila lekapan memanas dan menyejuk dalam operasi harian. Pada masa anda melihat kegagalan medan, anda telah menghantar pengeluaran berbulan-bulan dan puncanya tidak-jelas. Untuk satu OEM pencahayaan Asia yang kami bekerjasama, kami kini menjalankan ujian berbasikal haba dipercepatkan selama 72-jam pada semua reka bentuk profil berbilang ruang baharu sebelum meluluskan alatan pengeluaran. Ujian itu menambah tiga hari kepada pembangunan tetapi telah menghalang dua penarikan semula produk dalam tempoh lapan belas bulan yang lalu.

Die Swell: Mengapa Kelajuan Pengeluaran Anda Mempengaruhi Dimensi Bahagian Anda

Apabila polimer cair keluar dari acuan penyemperitan, ia mengembang. Biasanya 10-50% bergantung pada bahan, suhu cair, dan kadar ricih. Fenomena die swell ini bermakna orifis die sentiasa lebih kecil daripada dimensi profil akhir, dan jurutera perkakas yang berpengalaman mengambil kira perkara ini semasa reka bentuk cetakan.

Komplikasi: bengkak mati berbeza dengan kelajuan pengeluaran. Jalankan garisan dengan lebih pantas dan bengkak meningkat. Jalankannya lebih perlahan dan bengkak berkurangan. Ini mewujudkan gandingan antara toleransi dimensi anda dan ekonomi pengeluaran anda yang jarang dibincangkan dalam rundingan pembekal.

Untuk profil yang anda telah menetapkan had terima yang ketat (±0.1mm pada dimensi kritikal), pasukan pengeluaran mungkin terpaksa menjalankan talian 20-30% lebih perlahan untuk kekal dalam spesifikasi. Peningkatan kos itu dimasukkan ke dalam harga sekeping anda, tetapi tiada siapa yang menerangkan sebabnya. Sementara itu, profil dengan toleransi ±0.25mm berjalan pada kelajuan penuh dan boleh menelan kos 15-25% kurang bagi setiap meter, bukan kerana bahannya lebih murah, tetapi kerana kecekapan pengeluaran lebih tinggi.

Apabila kami memetik profil PVC tegar tersuai berbanding profil TPE tersuai geometri serupa, perbezaan harga bukan hanya kos bahan. TPE mempamerkan pembengkakan mati yang jauh lebih tinggi dan memerlukan pengurusan kelajuan talian yang lebih berhati-hati. Bahan ini mungkin berharga 40% lebih sekilogram, tetapi jumlah perbezaan harga sekeping boleh mencapai 60-70% kerana kesan kadar pengeluaran. Inilah sebabnya kami sentiasa bertanya tentang keperluan toleransi berfungsi sebelum memetik. Jawapannya mengubah ekonomi dengan ketara.

Patah Cair: Membaca Kecacatan Permukaan sebagai Isyarat Proses

Keretakan cair muncul sebagai kekasaran permukaan, daripada kekaburan halus kepada herotan yang teruk, dan ia menandakan bahawa garisan penyemperitan anda berjalan pada atau berhampiran had kadar ricihnya.Jenis tertentu memberitahu anda di mana dalam proses masalah itu berasal, yang menentukan sama ada masalah itu boleh diperbaiki dengan melaraskan parameter atau memerlukan reka bentuk semula die.

Lima jenis berbeza wujud: kulit jerung berasal dari pintu keluar mati sebagai rabung halus berserenjang dengan arah penyemperitan; buluh (batang-slip) mencipta jalur licin dan kasar berselang-seli daripada kitaran tekanan; patah lebur beralun dan kasar menunjukkan ketidakstabilan yang lebih teruk. Perbezaan penting untuk menyelesaikan masalah. (ScienceDirect)

Bagi pasukan perolehan, soalan praktikal ialah spesifikasi pemeriksaan. Apabila anda mendapatkan profil tersemperit untuk aplikasi optik seperti peresap cahaya, penutup kanta atau bezel paparan, kulit jerung yang tidak dapat dilihat dengan mata kasar boleh menyerakkan cahaya dan memusnahkan prestasi optik. Pemeriksaan visual standard tidak akan menangkapnya. Jika kejelasan optik penting, nyatakan pemeriksaan di bawah sudut pencahayaan terkawal atau perlukan ukuran gloss sebagai sebahagian daripada QC masuk.

Metallocene LLDPE sangat terdedah kepada patah cair kerana ia mengekalkan kelikatan yang lebih tinggi pada kadar ricih yang tinggi. Jika spesifikasi bahan anda memerlukan-polietilena bermangkin metalosen untuk sifat impaknya, pembekal mungkin perlu menjalankan talian dengan lebih perlahan atau menambah bantuan pemprosesan, yang menjejaskan kedua-dua kos dan masa pendahuluan. Patut dibincangkan sebelum sebut harga dimuktamadkan, bukan selepas.

Toleransi: Perkara Yang Anda Perlukan berbanding Perkara Yang Anda Bayar

Toleransi profil plastik tersuai mengikut konvensyen industri. Bahan tegar biasanya ±0.10mm hingga ±0.25mm bergantung pada saiz dimensi dan kerumitan profil, bahan fleksibel ±0.4mm atau lebih lebar disebabkan oleh kadar pengecutan yang lebih tinggi dan kepekaan proses.

Mengetatkan toleransi melebihi standard menambah kos pada kadar bukan{0}}linear.Daripada ±0.25mm kepada ±0.15mm mungkin menambah 10% kepada harga sekeping. Daripada ±0.15mm kepada ±0.10mm mungkin menambah 25% lagi. Melangkah ke ±0.05mm mungkin memerlukan operasi pemesinan sekunder dan menambah 50-100%. Nombor tepat bergantung pada geometri profil dan bahan, tetapi bentuk lengkung adalah konsisten merentas data pengeluaran kami.

Soalan yang kebanyakan RFQ gagal dijawab: dimensi manakah yang sebenarnya perlu ketat? Biasanya 2-4 dimensi setiap profil yang mempengaruhi kesesuaian atau fungsi. Selebihnya boleh terapung ke toleransi standard tanpa menjejaskan pemasangan anda. Lukisan dengan setiap dimensi yang dipegang pada ±0.1mm kelihatan tepat tetapi kos lebih tinggi dan mengambil masa yang lebih lama, bukan kerana kerja lebih sukar, tetapi kerana tetingkap proses mengecil dan menolak kenaikan kadar.

Susunan dimensi menyebabkan pasukan perolehan tidak berjaga-jaga. Apabila lima bahagian dipasang bersama, setiap satu dengan toleransi ±0.15mm, tindanan-ke atas boleh menjadi ±0.75mm pada tahap pemasangan. Jika itu tidak boleh diterima, anda sama ada mengetatkan toleransi bahagian individu (mahal) atau mereka bentuk semula pemasangan untuk bertolak ansur dengan variasi (biasanya lebih baik).

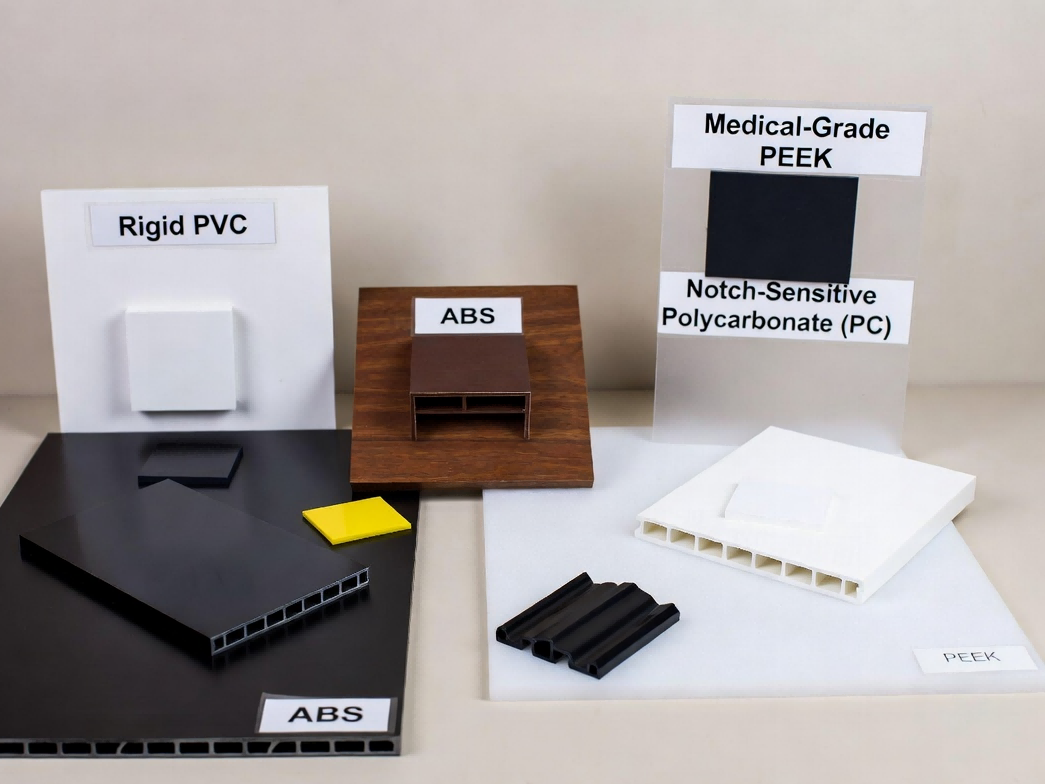

Pemilihan Bahan: Masalah Lalai



Kebanyakan perolehan profil termoplastik tersuai mengikut corak: jurutera menentukan bahan yang sama yang digunakan pada projek terakhir. Ini membawa kepada lebih-spesifikasi (membayar untuk hartanah yang anda tidak perlukan) atau di bawah-spesifikasi (kegagalan medan yang menjejak kembali ke had material).



PVC kekal sebagai kuda kerja untuk profil bangunan dan pembinaan. Kos-berkesan, secara semula jadi kalis api, UV-boleh stabil. Tetapi PVC tegar menjadi rapuh di bawah -10 darjah dan melembutkan melebihi 60 darjah. Jika profil anda melihat suhu melampau di luar tetingkap itu, PVC adalah salah tidak kira sejauh mana ia berfungsi pada projek anda yang terdahulu.



ABS menawarkan rintangan hentaman dan kestabilan dimensi yang lebih baik, tetapi rintangan UV adalah lemah. Profil ABS luar memerlukan pakej penstabil UV atau salutan pelindung, yang kedua-duanya menambahkan langkah kos dan proses.



Untuk aplikasi profil penyemperitan plastik tersuai gred-perubatan, PEEK memerintahkan harga premium ($50-80/kg berbanding $1-2/kg untuk PVC komoditi pada awal 2025) tetapi menawarkan biokeserasian, rintangan pensterilan dan radiolusen yang tiada padanan termoplastik lain. Kos material nampaknya terlalu tinggi sehingga anda mengambil kira implikasi kawal selia apabila salah memilih.



Penyemperitan bersama-membolehkan bahan digabungkan, biasanya substrat tegar dengan permukaan pengedap yang fleksibel, dalam satu laluan. Reka bentuk profil tersuai dua-durometer menghapuskan pemasangan kedua dan mencipta produk yang mustahil dengan-penyemperitan bahan tunggal. Tetapi bahan mestilah serasi secara terma; perbezaan suhu cair lebih besar daripada kira-kira 40 darjah mewujudkan masalah ikatan. Ini ialah garis panduan kasar yang berbeza mengikut gabungan bahan tertentu. Sentiasa sahkan keserasian dengan pasukan kejuruteraan pembekal anda sebelum memuktamadkan-reka bentuk dua bahan.

Kerjasama Pembekal: Perkara Yang Sebenarnya Meramalkan Kejayaan Projek

Perbezaan antara projek yang dilancarkan tepat pada masanya dan projek yang terlepas tarikh akhir biasanya menjejaki cara reka bentuk-untuk-perbualan pembuatan berlaku pada permulaan.

Semakan reka bentuk sebelum perkakas hendaklah meliputi: analisis ketebalan dinding untuk keseimbangan aliran, semakan geometri sudut, peruntukan toleransi antara dimensi kritikal dan tidak-kritikal, pengesahan pemilihan bahan terhadap keperluan aplikasi, operasi sekunder dan toleransinya, dan pendedahan haba/persekitaran semasa penggunaan.

Jika pembekal anda tidak bertanya soalan ini terlebih dahulu, itu adalah tanda merah.Mereka sama ada menganggap jawapan (berisiko) atau merancang untuk memikirkannya semasa ujian mati (mahal). Sama ada cara, anda menyerap risiko kos dan garis masa yang sepatutnya diuruskan semasa reka bentuk. Pembekal yang memetik tanpa bertanya soalan permohonan terperinci bersaing pada harga, bukan keupayaan, dan kelebihan harga hilang apabila semakan cetakan pertama diperlukan.

Pemasaan prototaip penting. 3Prototaip cetak D membantu mengesahkan kesesuaian dan bentuk tetapi tidak meramalkan-sifat bahan perwakilan pengeluaran. Kuantiti prototaip daripada perkakas penyemperitan sebenar, walaupun jangka pendek daripada perkakas lembut, memberi anda bahagian yang berkelakuan seperti bahagian pengeluaran. Jika aplikasi anda melibatkan pemasangan snap, engsel hidup atau permukaan pengedap, hanya prototaip penyemperitan memberikan maklum balas yang boleh dipercayai.

Masa Utama Telah Berubah: Rancang Sewajarnya

Kekangan kapasiti semakin ketat di seluruh industri penyemperitan. Masa utama perkakasan iaitu 4-6 minggu pada tahun 2020 telah dilanjutkan kepada 8-12 minggu untuk acuan tersuai pada 2024-2025, didorong sebahagiannya oleh masa penghantaran lanjutan daripada pembekal keluli acuan dan sebahagiannya oleh peningkatan permintaan untuk perkakasan ketepatan.

Jika garis masa produk anda menganggap masa utama era 2019-, ukur semula. Slot pengeluaran diperuntukkan lebih awal. Kami sedang menempah 10-12 minggu keluar untuk acuan berbilang rongga yang kompleks pada talian perkakas ketepatan kami.

Untuk projek dengan tarikh akhir yang lebih ketat, selalunya terdapat ruang untuk memampatkan jadual dengan melonggarkan -toleransi yang tidak kritikal. Kira-kira 60% daripada RFQ masuk yang kami semak mempunyai sekurang-kurangnya satu dimensi yang dipegang lebih ketat daripada yang sebenarnya diperlukan oleh aplikasi. Jika anda sedang berusaha ke arah pelancaran Q3, kami boleh menyemak lukisan anda semasa proses sebut harga dan menandakan spesifikasi yang boleh dilonggarkan tanpa menjejaskan pemasangan. Perbualan itu sahaja telah memotong 2-3 minggu jadual perkakas untuk beberapa projek tahun ini.

Apa Yang Perlu Dilakukan Seterusnya

Jika anda berada di peringkat reka bentuk dan ingin mengelakkan kos kerja semula 40-60% yang kami nyatakan pada permulaan, berikut ialah laluan praktikal:

Minta semakan reka bentuk sebelum perkakas bermula.Di Dachang, ini adalah bahagian standard proses sebut harga kami untuk profil baharu. Kami menyemak lukisan anda berdasarkan kriteria kebolehkilangan dan menandai potensi isu sebelum sesiapa memotong logam. Perbualan ini biasanya mengambil masa 30-45 minit dan telah menghalang lebih banyak kelewatan projek daripada mana-mana amalan tunggal lain.

Bagi projek yang sudah dalam pembangunanapabila anda melihat isu dimensi, kecacatan permukaan atau kegagalan medan, audit pengeluaran boleh mengasingkan punca lebih cepat daripada percubaan-dan-pelarasan parameter ralat. Kami menawarkan ini sebagai perkhidmatan untuk profil sedia ada, sama ada kami mengeluarkan perkakas asal atau tidak.

Hubungi pasukan kejuruteraan kami di Dachang Plastic untuk menjadualkan semakan reka bentuk atau membincangkan keperluan profil khusus anda. Masa utama semasa untuk projek perkakas baharu: kira-kira 8-10 minggu dari kelulusan reka bentuk kepada sampel pengeluaran pertama.

Soalan Lazim

Berapa lama masa untuk perkakas profil plastik tersuai?

3-4 minggu untuk mati rongga tunggal-yang mudah; 6-10 minggu untuk mati berbilang rongga atau co-extrusion yang kompleks. Pembolehubah yang paling mempengaruhi garis masa ialah lelaran reka bentuk. Mengunci reka bentuk sebelum perkakas bermula adalah insurans jadual terbaik. Lihat ketebalan dinding dan bahagian geometri sudut di atas untuk kriteria reka bentuk khusus yang mengurangkan risiko lelaran.

Apakah kuantiti pesanan minimum yang dikenakan?

MOQ berbeza mengikut kerumitan profil dan bahan. Julat umum: 500-1000 meter untuk profil ringkas, 3000-5000 meter untuk profil tersemperit bersama kompleks yang memerlukan persediaan lanjutan dan pengoptimuman proses. Kami boleh membincangkan keperluan khusus untuk projek anda.

Apakah pensijilan yang perlu saya cari?

ISO 9001 adalah garis dasar. Selain itu, ia bergantung pada aplikasi: RoHS dan REACH untuk produk elektronik dan EU-destinasi, penilaian nyalaan UL94 untuk penutup elektrik, pematuhan FDA untuk sentuhan makanan, ISO 13485 untuk peranti perubatan. Tanya bakal pembekal pensijilan yang mereka pegang dan sahkan. Tuntutan pensijilan tanpa dokumentasi adalah bendera merah.
